Cum să proiectați carcase LED pentru medii cu șine cu vibrații ridicate

Materialul rulant este un mediu ostil pentru electronice. De fiecare dată când un tren lovește un comutator de cale, energia cinetică de înaltă frecvență se deplasează de la boghiuri în sus prin șasiu și direct în panourile de tavan. Atunci când autoritățile de tranzit se plâng de luminile de cabină care pâlpâie sau de dispozitivele de iluminat suspendate, problema este rareori cipul LED în sine. Defecțiunea provine aproape întotdeauna de la carcasa mecanică.

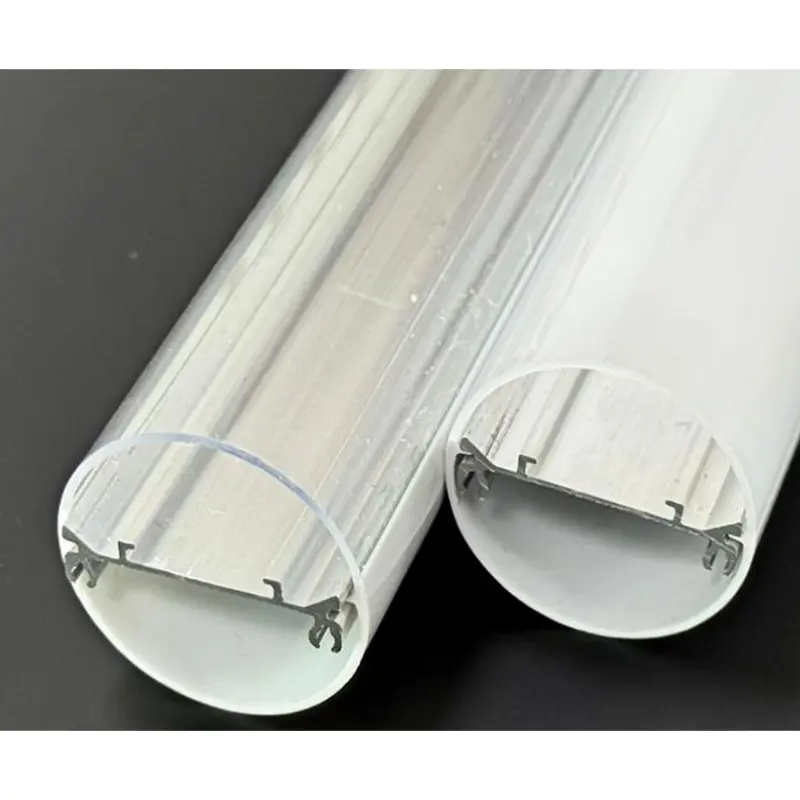

UnCarcasa luminii vehiculului pe șină cu LEDnu este doar o husă decorativă. Este un amortizor structural, un sistem de management termic și o barieră principală de siguranță. Dacă proiectul de extrudare nu reușește să țină cont de rezonanța armonică, expansiunea termică sau codurile de incendiu de tranzit, sistemul de iluminat se va defecta cu mult înainte de durata de viață nominală. Proiectarea pentru acest mediu necesită abandonarea ipotezelor standard de iluminare comercială și inginerie specială pentru mișcare constantă și violentă.

Diagnosticarea defecțiunilor mecanice și termice la iluminatul materialului rulant

Pentru a proiecta o carcasă mai bună, mai întâi trebuie să înțelegeți exact cum se defectează modelele actuale în domeniu. Mediile feroviare supune corpurile de iluminat unui amestec combinat de șoc fizic, variații extreme de temperatură și spațiu aerian restrâns. Atunci când o carcasă este prost proiectată, simptomele apar de obicei în trei moduri distincte de defecțiune.

Micro-fisurare a îmbinărilor de lipit
Cea mai frecventă cauză a pâlpâirii luminilor de tren este oboseala mecanică. Când o extrudare cu LED-uri din aluminiu este montată rigid pe un panou vibrant de tavan fără o amortizare adecvată, carcasa transferă acea energie cinetică direct către PCB-ul intern. Flexia constantă provoacă micro-fisuri în îmbinările de lipit care conectează diodele la placă. Cumpărătorii dau vina adesea pe producătorul de PCB, dar cauza principală este o carcasă care nu are izolarea internă împotriva șocurilor pentru tava LED.

Crazing policarbonat și ejectare difuzor
Trenurile sunt supuse unui ciclu termic sever. O mașină de pasageri parcată într-o curte feroviară peste noapte ar putea scădea sub punctul de îngheț, apoi se poate încălzi rapid când sistemele HVAC și de iluminat pornesc. Aluminiul și plasticul se extind în rate diferite. Dacă toleranțele mecanice dintre baza din aluminiu și difuzorul din plastic sunt prea strânse, dilatarea termică creează un stres imens. Acest lucru provoacă „crazing” – o rețea de fisuri microscopice în policarbonat – sau, mai rău, face ca difuzorul să se încurce și să iasă din cale în timpul unui eveniment de frânare bruscă.

Set de compresie pentru etanșare IP65
Vagoanele de metrou necesită regimuri de curățare agresive, care implică adesea spălare la presiune înaltă. Pentru a supraviețui acestui lucru, o carcasă de lumină de tranzit cu LED rezistentă la vibrații are nevoie de un grad de încredere IP65. Cu toate acestea, vibrația constantă face ca materialele inferioare ale garniturii să se aplatizeze în timp, un fenomen cunoscut sub numele de compresie. Odată ce sigiliul își pierde memoria, umiditatea și substanțele chimice de curățare ocolesc carcasa, scurtând componentele electrice.

Criterii de selecție a materialelor pentru conformitatea EN45545 și amortizarea vibrațiilor

Specificarea materialelor pentru iluminatul șinelor necesită echilibrarea rigidității structurale cu mandate stricte de siguranță a pasagerilor. Nu puteți utiliza pur și simplu extruzii comerciale de la raft. Fiecare componentă trebuie să respecte standarde stricte ale feroviarului, în special EN45545, care reglementează comportamentul la foc și materialele din vehiculele feroviare.

Profilul de bază: aluminiu 6063-T5
Pentru extrudarea structurală principală, aluminiul 6063-T5 este standardul industrial. Temperatul T5 oferă proprietățile mecanice exacte necesare pentru o extrudare cu LED-uri din aluminiu pentru materialul rulant: este suficient de rigid pentru a acoperi lungimea tavanului unui vagon fără a se lăsa, dar suficient de ductil pentru a suporta vibrațiile de joasă frecvență fără a se fractura. În mod esențial, aluminiul 6063 oferă o conductivitate termică excelentă, acționând ca un radiator extrem de eficient pentru benzile LED cu putere mare.

Difuzorul: policarbonat ignifug (PC)
Când vine vorba de capacul optic, PMMA standard (acril) este prea fragil pentru aplicații pe șine. Un impact puternic o va spulbera, creând cioburi periculoase. ABS standard este ieftin, dar nu respectă cerințele privind fumul și toxicitatea din codurile de incendiu de tranzit.

Trebuie să specificați PC ignifug (policarbonat). PC-ul poate rezista la impact direct fără a se sparge, ceea ce îl face ideal pentru transportul public cu trafic intens. Mai important, formulările personalizate de PC pot îndeplini cerințele EN45545 Nivelul de pericol 3 (HL3). Aceasta înseamnă că, în cazul unui incendiu în cabină, carcasa nu va propaga flacăra, iar fumul emis va rămâne sub pragurile stricte de toxicitate necesare pentru a asigura că pasagerii pot evacua în siguranță.

Garnituri și capace de capăt
Evitați PVC-ul standard sau cauciucul ieftin pentru etanșările capacului de capăt. EPDM sau silicon de înaltă calitate este obligatoriu. Aceste materiale rezistă la temperaturi extreme și la degradarea UV, menținând în același timp revenirea la compresiune, asigurând că carcasa LED-urilor pentru vehiculul feroviar IP65 rămâne etanșă după ani de vibrații zilnice.

Validarea disipării căldurii cu simularea termică condusă de AI

Căldura este inamicul longevității LED-urilor. Într-un birou comercial, un corp cu LED aruncă căldură în aerul ambiant deschis. Într-un tren de mare viteză, carcasa de iluminat este adesea îngropată într-un panou izolat de tavan direct sub o conductă masivă HVAC generatoare de căldură. Temperatura ambientală din jurul corpului este deja ridicată, reducând drastic delta-T (diferența de temperatură) necesară pentru o răcire eficientă.

Înainte de a tăia scule scumpe pentru un nou profil de extrudare, managementul termic trebuie validat digital. Fluxurile de lucru moderne de inginerie folosesc acum un software de simulare termică asistat de inteligență artificială pentru a modela exact modul în care căldura se mișcă prin carcasă într-un spațiu restrâns.

Simularea modelează calea termică de la dioda LED, prin pasta termică, în PCB și prin aripioarele de aluminiu 6063-T5. Rezolvatorii bazați pe inteligență artificială pot repeta rapid sute de geometrii ale aripioarelor - ajustând grosimea, distanța și unghiul radiatorului - pentru a găsi configurația exactă care maximizează suprafața fără a adăuga greutate inutilă. Greutatea este o măsură critică în proiectarea vehiculelor feroviare; carcasele grele cresc masa totală a trenului, crescând consumul de energie. Prin validarea digitală a disipării căldurii, inginerii pot proiecta o carcasă LED pentru șină de management termic care menține temperatura joncțiunii diodei sub 80°C, reducând în același timp masa profilului de aluminiu.

Design for Manufacturability (DFM) în profile personalizate din aluminiu și policarbonat

Chiar și cel mai optimizat model CAD este inutil dacă nu poate fi fabricat în mod fiabil la scară. Extrudarea aluminiului și a materialelor plastice necesită un control precis asupra fluxului de material, vitezei de răcire și frecarea matriței. Dongguan Jinen Lighting Technology (JE) operează 20 de linii de extrudare din plastic și 5 aluminiu, oferind suport DFM pentru a detecta defectele structurale înainte de faza de scule.

La inginerie acarcasă de lumină personalizată cu LED-uri pentru vehicule ferate, urmați aceste acțiuni specifice DFM:

1. Echilibrați grosimile peretelui:Asigurați-vă că secțiunea transversală a profilului dvs. de aluminiu are o grosime uniformă a peretelui. Secțiunile groase se răcesc mai lent decât secțiunile subțiri. Dacă o flanșă de montare grea se află lângă o aripioară subțire a radiatorului, răcirea neuniformă va face ca profilul să se deformeze sau să se răsucească pe măsură ce iese din matrița de extrudare. Păstrați tranzițiile de grosime treptate.
2. Proiectați toleranțe generoase Snap-Fit pentru PC:Policarbonatul se micșorează pe măsură ce se răcește. Când proiectați șinele de interblocare unde difuzorul PC se fixează în baza de aluminiu, calculați coeficienții de dilatare termică pentru ambele materiale. Lăsați un spațiu de expansiune precis. Dacă potrivirea este prea strânsă, computerul se va înclina spre exterior când trenul se încălzește.
3. Inginer canale de garnitură adâncă:Un rating IP65 necesită mai mult decât simpla comprimare a unei bucăți de silicon. Proiectați un canal de retenție dedicat, în formă de U, în extrudarea de aluminiu. Pereții canalului trebuie să fie suficient de adânci pentru a bloca mecanic garnitura în poziție, astfel încât să nu se rotească sau să se miște sub vibrații laterale.
4. Minimizați cavitățile goale din profilele din plastic:Secțiunile goale din materialul extrudat din plastic necesită matrițe complexe și costisitoare cu dornuri interne. Acolo unde este posibil, proiectați capacul PC ca un profil cu un singur perete, cu nervuri de susținere, mai degrabă decât o secțiune tubulară închisă. Acest lucru reduce costurile cu scule și accelerează producția pe linia de extrudare.

Alinierea capacităților de extrudare OEM cu standardele de achiziții de tranzit din SUA

Aducerea unui corp de iluminat pe șină pe piața din SUA necesită navigarea pe o rețea complexă de specificații de achiziții, de la liniile directoare FTA localizate la certificări rigide de siguranță. Autoritățile de tranzit din SUA evaluează ofertele în funcție de fiabilitatea și conformitatea pe termen lung, ceea ce transferă o mare responsabilitate asupra producătorului de iluminat și, prin extensie, asupra furnizorilor lor de componente.

Aprovizionarea cu extruzii comerciale standard va duce la defecțiuni în timpul fazelor de testare a șocurilor, vibrațiilor și incendiului. Aveți nevoie de un partener OEM a cărui linie de bază de producție se aliniază deja cu cerințele de gradul de tranzit. JE furnizează producătorilor de iluminat OEM la nivel global, oferind atât matrițe publice pentru aplicații standard, cât și matrițe private pentru modele brevetate, cu specificații înalte.

Prin parteneriatul cu un producător care înțelege în mod inerent toleranțele necesare pentru aluminiul 6063-T5 și policarbonatul conform EN45545, eliminați faza de încercare și eroare a dezvoltării produsului. Obțineți carcase care se îmbină curat, etanșează etanș și supraviețuiesc abuzului mecanic necruțător al mediului feroviar. Pentru specificații tehnice privind profilele personalizate sau pentru a revizui matrițele existente pregătite pentru tranzit, evaluați un doveditProducător OEM de carcase pentru iluminat de metroucare poate oferi fundația mecanică precisă pe care o cere următorul proiect de tranzit.
