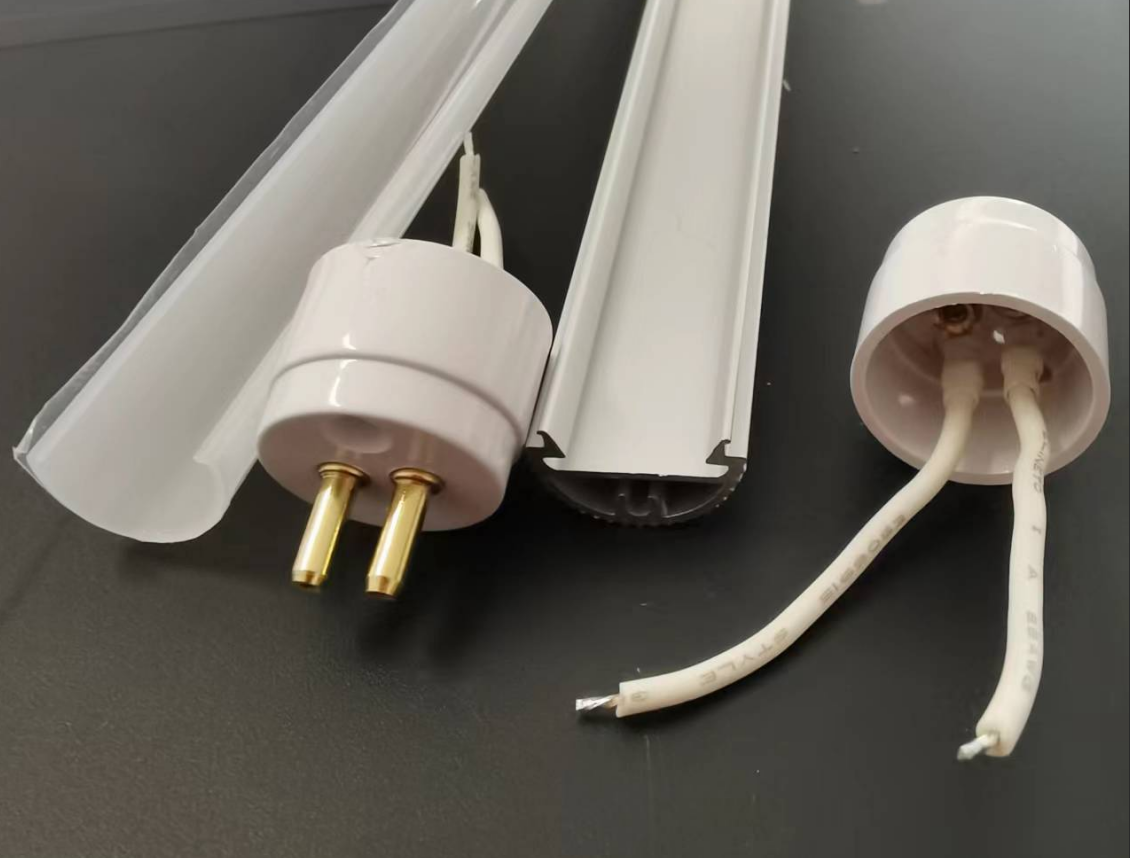

Cablajul capacului G5

În primul rând, vă rugăm să clarificați: ce înțelegeți mai exact prin „sârmă”?

În procesul de fabricație al tuburilor LED T5 și G5, „single-wire/multi-wire/wireless” se referă de obicei la numărul de fire care duc de la capacul de capăt, nu la metoda de alimentare a tubului în sine (sursa de alimentare cu un singur capăt/dublu). Aceste două concepte sunt ușor de confundat.

• Un singur fir:Capacul de capăt conduce numai un fir, de obicei firul sub tensiune (L) sau firul neutru (N).
• Multi-fir (dublu):Capacul de capăt conduce două fire, de obicei un fir sub tensiune și un fir neutru.
• Fără fir:Capacul în sine nu conduce afară niciun fir; sunt doar doi pini G5.

Odată ce acest lucru este clarificat, logica combinațională ulterioară este ușor de înțeles.

Combinația 1: un singur capăt cu un singur fir + un capăt fără fir → tub alimentat cu un singur capăt

Aceasta este cea mai comună configurație pentru tuburile LED integrate T5 de pe piață.

Metoda de conectare:Alimentarea este furnizată numai de la capătul cu un singur fir. Acest singur fir se conectează fie la firul sub tensiune, fie la cel neutru, în timp ce celălalt fir (sub tensiune sau neutru) este conectat direct la un pin de la celălalt capăt prin circuitul intern al tubului lămpii. La capătul fără fir, un pin este responsabil pentru fixarea mecanică și conductivitate, în timp ce celălalt pin poate fi neconectat sau scurtcircuitat intern.

Cu toate acestea, există un detaliu critic de fabricație: distanța dintre pini de la suportul lămpii T5 G5 este de numai 5 mm. Când un capăt este alimentat, cei doi pini sunt foarte apropiați, iar cablarea internă necorespunzătoare poate provoca cu ușurință un scurtcircuit. Prin urmare, izolația și configurația cablajului din interiorul capacului de capăt cu un singur fir este un indicator cheie al măiestriei furnizorului de capac.

Scenarii de aplicare:Iluminat birou, rafturi supermarket, lumini dulap, lumini vitrine. Aceste tipuri de lămpi folosesc de obicei un suport integrat, care necesită o singură intrare de putere, simplificând instalarea, iar utilizatorii finali nu au nevoie de cunoștințe electrice.

Combinația a două: un fir de la fiecare capăt → Tub lampă alimentat cu două capete

Această metodă este comună în proiectele de renovare inginerească.

Metoda de conectare:Conduceți un fir de la capacele lămpii de la ambele capete ale tubului lămpii. Conectați un capăt la firul sub tensiune (L) și celălalt capăt la firul neutru (N). Curentul curge de la un capăt și iese din celălalt. Cei doi pini G5 din interiorul capacului lămpii sunt scurtcircuitati, formând un singur electrod.

De ce este preferată sursa de alimentare cu două capete în inginerie?La montarea ulterioară a suporturilor de lămpi fluorescente vechi, suporturile G5 originale sunt de obicei conectate în paralel, ceea ce înseamnă că cei doi pini sunt scurtcircuitați intern. Lămpile cu două capete pot fi adaptate direct la acest tip de suport fără a fi nevoie să fie înlocuite cu un suport neparalel. Dacă o lampă cu un singur capăt este instalată într-un suport paralel, aceasta se va scurtcircuita imediat la pornire. Acest lucru sa întâmplat în comunitatea de ingineri din Hong Kong; unii chiar au ars carcasa de plastic a vechiului suport.

Măsuri de precauție pentru producție:Ambele capete ale capacului lămpii cu două capete ar trebui să aibă cabluri, dar culorile firelor trebuie să fie clar distinse (de exemplu, un capăt marcat L, celălalt N) pentru a evita cablarea inversă în timpul instalării. În plus, cablajul intern al lămpii fluorescente cu două capete trebuie să asigure că nu există nicio legătură electrică între cele două capete; în caz contrar, lampa se va scurtcircuita.

Scenarii de aplicare:Ateliere din fabrici, parcări, depozite și centre logistice. Aceste locații necesită adesea modernizarea vechilor suporturi de lămpi fluorescente, iar soluțiile de alimentare cu două capete oferă o compatibilitate mai bună.

Combinația 3: un capăt cu un fir sub tensiune (dublu fir) + un capăt cu un capac de capăt fără fir → sursă de alimentare îmbunătățită cu un singur capăt

Această combinație este o versiune îmbunătățită a sursei de alimentare cu un singur capăt, potrivită pentru scenarii cu cerințe mai mari de siguranță și fiabilitate.

Metoda de conectare:Capacul de capăt al sursei de alimentare conduce la firele sub tensiune și neutru, conectându-se direct la sursa de alimentare a driverului sau la curent alternativ. Capătul wireless este utilizat numai pentru suport mecanic și conexiunea circuitului și nu gestionează intrarea de energie.

Diferența față de soluția cu un singur fir cu un singur capăt:În soluția cu un singur fir, cablarea internă a tubului lămpii necesită un design de „un fir care intră și un alt fir care se conectează intern la celălalt capăt”, făcând cablarea internă relativ complexă. Spre deosebire de aceasta, în soluția cu două fire cu un singur capăt, atât firele sub tensiune, cât și cele neutre sunt introduse prin același capac de capăt, realizând astfel un design intern mai direct al circuitului, reducând punctele potențiale de defecțiune și îmbunătățind siguranța.

Avantaje de producție:Pentru producătorii de tuburi de lămpi T5 integrate, această metodă oferă o eficiență de asamblare mai mare decât utilizarea capacelor de capăt cu un singur capăt. Deoarece toate cablurile de alimentare sunt concentrate la un capăt, nu este nevoie de cablare transversală în interiorul tubului lămpii, reducând astfel riscul scurtcircuitelor interne.

Aplicatii:Iluminat medical, iluminat educațional, afișaje comerciale de ultimă generație.
