JECarcasă tub LED T8 cu două fețeeste o platformă de incintă goală pentru proiecte OEM de iluminat liniar. Configurația confirmată are un diametru exterior de 26 mm, două poziții PCB de 12 × 1 mm, un profil intern din aluminiu 6063, o carcasă transparentă sau mată din policarbonat, capace de capăt din plastic și un aspect extern al driverului. Lungimile standard sau personalizate sunt disponibile de la 600 mm la 2400 mm, cu configurații IP20 și IP65 oferite.
Cuvântul cheie estelocuințe. Acest produs nu devine o lampă de lucru până când LED-urile, ansamblurile PCB, cablajul, driverul, terminația de capăt și orice sigilii necesare nu au fost selectate și integrate. Prin urmare, cumpărătorii ar trebui să o evalueze pe baza unui desen controlat și a unui eșantion asamblat - nu numai după numele T8. Revizuiți curentulCarcasă luminoasă T8 cu două fețeînainte de a trimite PCB-ul dumneavoastră și cerințele proiectului către JE.
Produsul este o carcasă OEM goală, nu o lampă T8 finită sau un înlocuitor fluorescent
„T8” identifică formatul general al tubului, dar nu stabilește compatibilitatea electrică sau mecanică cu un dispozitiv fluorescent existent. O carcasă de 26 mm poate părea familiară atunci când utilizați plăci, cablaje, capace de capăt, detalii de montare și arhitectură de alimentare complet diferite.
Nu presupuneți că acceptă un balast fluorescent convențional, se potrivește unui suport de lampă G13, include pini de alimentare de la rețea sau poate înlocui o lampă instalată unul la unu. Niciunul dintre aceste detalii nu este confirmat de diametrul carcasei. Dacă este necesară compatibilitatea cu modernizarea, introduceți geometria bazei, aranjamentul pinului, lungimea totală a lămpii, intrarea electrică, modul de cablare și interfața dispozitivului de fixare pe desenul de aprobare.
Această distincție afectează și achiziția. Specificațiile carcasei identifică pachetul de extrudare și carcasă. Nu definește, prin ea însăși, cantitatea LED-urilor, temperatura culorii, puterea luminii, distribuția optică, puterea, comportamentul driverului, reglarea luminii, protecția la supratensiune, temperatura de funcționare sau durata de viață. Acestea sunt decizii de iluminat finit controlate de proiectarea componentelor și programul de calificare al cumpărătorului.
Secțiune transversală a ansamblului carcasă T8 cu două fețe
Ansamblul combină un corp rotund din policarbonat cu un profil intern de aluminiu. În acea secțiune transversală sunt două poziții PCB, fiecare identificată ca 12 × 1 mm. Acest aranjament oferă unui designer OEM două locații de montare pentru plăci LED în interiorul unui plic tub de 26 mm.
Inserția din aluminiu oferă o structură internă definită pentru locațiile PCB. De asemenea, poate participa la transferul de căldură de la plăci, dar performanța termică nu poate fi dedusă numai din numele sau profilul aliajului. Încărcarea LED-urilor, construcția plăcii, materialul de interfață termică, calitatea contactului, pierderile driverului, temperatura ambiantă, orientarea tubului și fluxul de aer afectează toate temperatura de funcționare. Aprobați designul termic cu plăcile LED prevăzute instalate.
Modul în care pozițiile PCB împerecheate acceptă două fețe luminoase
Două poziții PCB permit ca LED-urile să fie aranjate spre două laturi ale tubului în loc să se bazeze pe o singură placă pentru a ilumina întreaga circumferință. Acest lucru se potrivește iluminatului liniar bidirecțional, corpurilor de iluminat suspendate, iluminatului de afișaj, interioarelor de tranzit și altor instalații în care este nevoie de lumină în mai multe direcții.
Extrudarea nu garantează un unghi de fascicul specific sau o împărțire egală a luminii 50/50. Distribuția reală depinde de orientarea pozițiilor PCB, pachetul LED-urilor, distanța dintre diode, lățimea plăcii, distanța până la policarbonat, finisajul difuzorului, obstrucția internă și suprafețele luminii din apropiere. Clear PC tinde să păstreze definiția LED-ului și direcția de ieșire; Frosted PC amestecă lumina mai eficient, dar poate reduce intensitatea vizibilă și atenuează controlul fasciculului.
Înainte de aprobarea sculelor sau a producției, inspectați o probă iluminată din ambele părți. Căutați imagini cu LED-uri, benzi întunecate lângă inserția de aluminiu, variații de culoare, umbre de capăt și diferențe de luminozitate între cele două fețe. Testarea fotometrică aparține la nivelul corpurilor de iluminat finisate, deoarece carcasa goală nu conține nicio sursă de lumină.
Confirmați componentele carcasei furnizate în comparație cu LED-urile, ansamblurile PCB, cablajul, driverul și sigiliile specificate de cumpărător
O cotație de locuință ar trebui să separe piesele furnizate de JE de componentele electrice furnizate de cumpărător. Pe baza descrierii publicate a produsului, carcasa poate include profilul intern din aluminiu 6063, policarbonat transparent sau matuit și capace din plastic. Arhitectura folosește un driver extern. Conținutul exact al ambalajului, stilul capacului de capăt, feroneria, sigiliile, piesele de intrare pentru cabluri și serviciile de asamblare ar trebui să fie în continuare listate rând cu rând în ofertă.
În mod normal, cumpărătorul trebuie să definească plăcile LED, LED-urile, cablarea, conectorii, materialul de interfață termică, driverul, metoda de împământare, acolo unde este cazul, și terminațiile electrice finale. Pentru o țintă IP65, responsabilitatea pentru garnituri, material de etanșare, presetupe, etanșarea capacului de capăt și procesul de asamblare trebuie să fie deosebit de clară. Un set de piese compatibil cu IP65 nu este automat un corp de iluminat IP65 după asamblarea necontrolată pe teren.
Matricea specificațiilor pentru desen și revizuirea componentelor
Utilizați următoarea matrice ca punct de plecare pentru revizuirea desenului. Valorile publicate identifică configurația disponibilă a produsului; nu înlocuiesc toleranțele specifice proiectului, verificările de potrivire sau revizuirea reglementărilor.
| Parametru | Configurație publicată | Ce ar trebui să aprobe cumpărătorul |
|---|---|---|
| Tip de produs | Carcasa tubului LED T8 cu două fețe goale | Domeniul de aplicare al pieselor mecanice furnizate și componentelor electrice excluse |
| Diametrul exterior | 26 mm | Toleranță la diametru, dreptate, distanțe de împerechere și potrivire |
| Poziții PCB | Două poziții, fiecare 12 × 1 mm | Grosimea și lățimea reală a PCB-ului, spațiul de inserție, retenția și contactul termic |
| Profil metalic interior | aluminiu 6063 | Secțiune transversală a profilului, finisare dacă este necesar, temperare dacă materialul este critic, lungimea tăieturii și limitele bavurilor |
| Carcasă exterioară | Policarbonat transparent sau matuit | Aspectul optic, difuzia, consistența culorii, cerințele de impact și compatibilitatea cu mediul |
| Sfârșiți rezilierea | Capace din plastic | Geometria capacului, metoda de atașare, ieșirea cablului, detalii despre conector sau pin și responsabilitatea de etanșare |
| Aranjamentul șoferului | Driver extern | Locația șoferului, traseul cablajului, sistemul de conectori, eliberarea tensiunii și valorile electrice |
| Configurație de intrare | Opțiune IP20 sau IP65 | Design complet de etanșare, instrucțiuni de asamblare și metoda de testare a unității finite |
| Lungime | Standard sau personalizat, 600–2400 mm | Toleranță la lungimea de tăiere, lungimea totală asamblată, permisiunea la capăt și limita de ambalare |
Geometrie fixă: diametru de 26 mm și două poziții PCB de 12 × 1 mm, cu potrivire și toleranțe aprobate pe desen
Diametrul de 26 mm și pozițiile pereche ale PCB-ului de 12 × 1 mm reprezintă geometria miezului, dar dimensiunile nominale nu sunt suficiente pentru eliberare. O placă proiectată la aceeași lățime nominală cu fanta sa se poate lega dacă toleranțele de fabricație, extrudare, arc, acoperire și asamblare se stivuiesc în direcția greșită. O potrivire slăbită creează o problemă diferită: mișcarea plăcii, contact termic inconsecvent sau nealiniere vizibilă în spatele difuzorului.
Trimiteți lui JE schița PCB-ului propriu-zis, în loc să scrieți doar „placă de 12 mm” în RFQ. Includeți grosimea PCB-ului, finisarea marginilor, masca de lipit sau acumularea de acoperire în apropierea zonei de inserare, zonele de blocare a componentelor, proeminențele conectorului și direcția de inserare dorită. Desenul aprobat ar trebui să identifice dimensiunile care sunt critice pentru a se potrivi și să precizeze cum vor fi inspectate acele dimensiuni.
Construcție și opțiuni: profil intern din aluminiu 6063, policarbonat transparent sau matuit, capace din plastic, driver extern și lungimi de 600–2400 mm
6063 este utilizat în mod obișnuit pentru profilele din aluminiu extrudat, deoarece poate fi format în secțiuni transversale controlate și acceptă procese comune de finisare. Totuși, „6063 aluminiu” nu este o specificație termică sau mecanică completă. Dacă temperarea, tratamentul suprafeței, conductibilitatea, aspectul sau comportamentul la coroziune contează pentru proiect, adăugați cerința în desen și solicitați confirmarea.
Lungimea se modifică, de asemenea, mai mult decât prețul de achiziție. Carcasele lungi sunt mai sensibile la dreptate, deteriorări de manipulare, inserarea PCB-ului, accesul cablajului și designul pachetului. Confirmați dacă lungimea specificată se referă la extrudarea tăiată, corpul din policarbonat sau unitatea totală asamblată, inclusiv capacele de capăt. JE listează standard șicarcasă tub LED T8 cu lungime personalizatăopțiuni de la 600 mm până la 2400 mm; cotația trebuie să identifice lungimea exactă și toleranța.

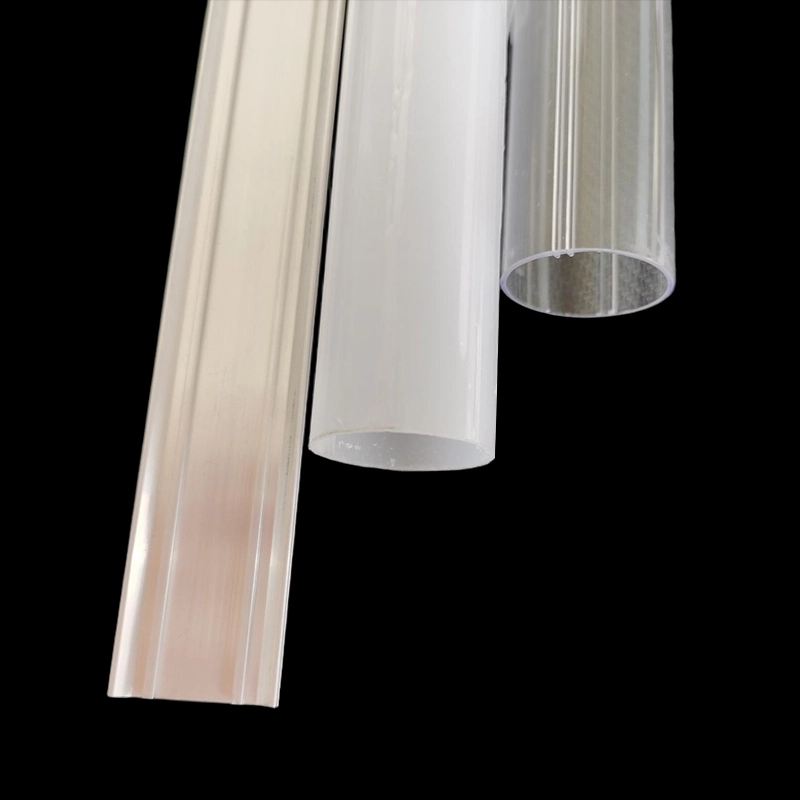

PC clar sau înghețat, terminație cu capac și opțiuni de configurare IP20 sau IP65
Alegeți policarbonat transparent atunci când vizibilitatea LED-urilor, ieșirea direcțională sau aspectul plăcilor interne este acceptabilă. Poate dezvălui distanța dintre diode, cablare, îmbinări și mici erori de aliniere, astfel încât construcția internă trebuie să fie vizual curată. Alegeți PC-ul înghețat atunci când aveți nevoie de o amestecare vizuală mai bună și de imagini LED mai puțin directe. Înghețarea nu este un substitut pentru distanțarea adecvată a LED-urilor sau testarea optică, iar efectul său asupra transmisiei ar trebui evaluat cu motorul de lumină reală.
Capacele finale devin adesea interfața trecută cu vederea. Ele determină modul în care se închide tubul, cum părăsesc firele din carcasă și modul în care ansamblul se conectează la corpul de iluminat din jur. Nu se presupune că un capac din plastic oferă o bază fluorescentă standardizată sau o etanșare impermeabilă. Puneți pe desen metoda de reținere, deschiderea cablului, aranjarea conectorilor, marcarea polarității, reducerea tensiunii și cerințele de acces la service.
IP20 este adecvat numai acolo unde proiectul finalizat nu necesită protecție împotriva pătrunderii apei. Opțiunea IP65 este destinată unei configurații etanșe la praf și la jet de apă, dar clasificarea se aplică numai după ce sistemul complet de carcasă și metoda de asamblare au fost definite și testate. Îmbinările capacului de capăt, intrările de cabluri, compresia etanșării, suprafețele tăiate și manopera de producție pot provoca scurgeri.
Întrebați cum este citatConfigurație de carcasă IP20 sau IP65 T8diferă în componente și asamblare. Dacă JE furnizează piese libere pentru asamblarea fabricii dvs., conveniți asupra materialelor de etanșare, locația materialului de etanșare, condițiile de întărire acolo unde este cazul, metoda de inserare sau fixare a capacului și testul de intrare în produsul finit. Nu tipăriți o revendicare IP bazată exclusiv pe un eșantion de carcasă neasamblat.
Limitele aplicațiilor pentru corpuri de iluminat de exterior, comerciale, arhitecturale și protejate
Formatul cu două fețe poate suporta interioare de vehicule feroviare, stații, iluminat comercial, garaje, școli, fabrici și alte instalații liniare. Aceste utilizări nu împărtășesc un singur standard de calificare, așa că numele aplicației nu ar trebui să înlocuiască niciodată cerințele de inginerie.
Iluminatul vehiculelor feroviare poate necesita verificări specifice proiectului pentru vibrații, șoc, comportamentul flăcării și fumului, siguranța electrică, compatibilitatea electromagnetică, trasabilitatea materialului și păstrarea în siguranță. Geometria carcasei de 26 mm nu dovedește conformitatea cu niciuna dintre aceste cerințe. Oferiți JE testul necesar sau lista documentelor materiale înainte de eșantionare, astfel încât dovezile indisponibile să fie descoperite mai devreme decât în timpul transmiterii de către client.
Pentru corpurile de iluminat comerciale și arhitecturale, cumpărătorii trebuie de obicei să se concentreze pe aspect, distribuția luminii, integrarea montajului, accesul șoferului, căldură, curățare și întreținere. PC-ul înghețat poate ascunde LED-urile individuale, dar o linie luminoasă lungă poate arăta în continuare zone întunecate la îmbinările plăcilor sau a capacelor de capăt. Construiți o probă de lungime completă dacă aspectul continuu contează; o scurtă trecere nu va dezvălui fiecare problemă de producție.
Garajele, fabricile și locațiile în aer liber protejate adaugă praf, umiditate, practici de curățare, variații de temperatură și posibilă expunere la substanțe chimice. IP65 abordează pătrunderea în condiții de testare definite, nu rezistența UV, compatibilitatea chimică, condensul, rezistența la impact sau expunerea nerestricționată în aer liber. Aceste proprietăți trebuie specificate și verificate separat. Dacă tubul va sta în interiorul unui alt corp de iluminat etanș, luați în considerare și căldura captivată și dacă driverul extern rămâne accesibil.
Dovezi de aprobare: desene, inspecție de eșantioane, metode de testare, documente materiale și suport pentru depunerea UL sau ETL fără o cerere de certificare a locuinței
Un pachet de aprobare credibil începe cu un desen controlat în secțiune transversală și un desen de ansamblu. Acestea ar trebui să arate diametrul de 26 mm, pozițiile PCB-ului, interfețele cheilor, indicațiile materialelor, detaliile capacului de capăt, definiția lungimii și starea revizuirii. Dimensiunile care afectează inserarea PCB-ului, potrivirea capacului, montarea sau etanșarea merită mai degrabă toleranțe explicite decât o notă generală.
Inspecția eșantionului ar trebui să acopere dimensiunile și asamblarea practică. Introduceți PCB-urile reale, direcționați firele dorite, montați capacele de capăt și verificați lungimea completă pentru arc, răsucire, zgâriere, variație de culoare, goluri ale capacului și mișcarea plăcii. Apoi operați LED-ul și sistemul de driver în condiții reprezentative pentru a evalua temperatura și aspectul optic.
Metodele de testare trebuie convenite înainte de a compara rezultatele. Pentru un design IP65, identificați dacă testarea se aplică pentru eșantionul asamblat de la JE sau pentru corpul dvs. de iluminat finit, inclusiv pentru intrarea și cablarea cablului. Documentele materiale pot include declarații, fișe de date sau rapoarte de testare, dar disponibilitatea și relevanța acestora trebuie confirmate pentru rășina exactă, specificația aluminiului, culoarea și configurația de producție care se achiziționează.
Suportul pentru transmiterea UL sau ETL ar trebui tratat ca coordonare a documentelor, nu ca o cerere de certificare generală. O înregistrare a materialului, dosarul componentelor sau o declarație a furnizorului nu face ca carcasa goală sau lampa finită să fie listată UL sau ETL. Construcția finală, componentele electrice, temperaturile, distanțele, cablarea, carcasa și utilizarea prevăzută pot fi toate revizuite de organismul de certificare selectat.
Spuneți-i lui JE ce rută de trimitere și ce documente necesită laboratorul sau partenerul dvs. de certificare. JE poate confirma apoi ceea ce este disponibil pentru materialele și configurația propuse. Dacă o anumită recunoaștere, listare, clasificare a inflamabilității, număr de dosar sau raport de testare este obligatorie, obțineți și verificați acele dovezi înainte de a aproba comanda. Nu deduceți niciodată dintr-un logo, o familie de materiale generice sau un proiect anterior.
De la revizuirea desenelor până la aprobarea eșantionului și oferta de producție
China oferă o capacitate mare de extrudare, dar numai locația fabricii vă spune puțin despre controlul desenului, potrivirea componentelor sau repetabilitate. JE produce extruzii din aluminiu și plastic pentru iluminatul cu LED-uri, inclusiv carcase pentru tuburi, profile LED, tuburi PC, capace de capăt și carcase tri-proof. Pentru acest proiect, dovezile utile sunt un proces de desenare receptiv, un eșantion reprezentativ, un plan de inspecție definit și o cotație care clarifică limita aprovizionării.
Flux de lucru de personalizare: revizuirea desenelor, feedback DFM, selecția matriței, verificarea probelor și controlul calității producției
Începeți cu aplicația, mai degrabă decât cu o solicitare liberă pentru „carcasa T8”. Trimiteți fișierele PCB, lungimea totală țintă, preferința optică, terminarea finală, ținta de intrare, interfața de montare și documentele obligatorii. JE poate compara acele intrări cu o matriță publică existentă sau poate determina dacă sunt necesare o matriță privată și o extrudare personalizată.
În timpul revizuirii desenului, rezolvați degajarea plăcii, cuplarea capacului de capăt, rutarea firelor, zonele de păstrare a componentelor, suprafețele de etanșare și zonele cosmetice vizibile. Feedback-ul DFM ar trebui să identifice dimensiunile care sunt dificil de ținut sau de inspectat și orice modificare care afectează sculele, ansamblul sau costul. Un profil personalizat poate rezolva o problemă reală de interfață, dar adaugă și aprobarea sculelor și blochează proiectul la o nouă secțiune transversală. Nu comandați scule private doar pentru a evita adaptarea unei margini PCB necritice.
Eșantionul trebuie să reprezinte materialul convenit, finisajul difuzorului, secțiunea transversală din aluminiu, designul capacului de capăt și lungimea suficient de aproape pentru a testa riscurile reale. Înregistrați orice abatere acceptată. Odată ce proba trece verificările dimensionale, de asamblare, optice, termice și de intrare aplicabile, înghețați revizuirea desenului utilizat pentru cotația de producție.
Controlul calității producției ar trebui să fie legat de cerințe observabile: identitatea materialului, dimensiunile critice ale secțiunii transversale, lungimea tăieturii, dreptatea acolo unde este specificat, starea suprafeței, aspectul difuzorului, potrivirea capacului de capăt, inserarea PCB-ului și protecția ambalajului. Pentru ansamblurile sigilate, definiți modul în care este verificată performanța de intrare și la ce nivel de eșantionare. Cotația ar trebui să menționeze, de asemenea, proprietatea sculelor, acolo unde este cazul, taxele pentru eșantion, cantitatea comenzii, termenul de livrare, metoda de ambalare și termenii de livrare, mai degrabă decât să lase acele puncte pe ipotezele prin e-mail.
Lista de verificare RFQ: lungime, geometrie PCB, difuzor, țintă IP, capace, toleranțe, cantitate, ambalare, destinație și documentația necesară
- Lungime:Specificați lungimea de tăiere și lungimea totală asamblată necesară în intervalul disponibil de 600–2400 mm.
- Geometria PCB:Atașați lățimea plăcii, grosimea, conturul, poziția conectorului, elementele de blocare a componentelor și direcția de inserare.
- Difuzor:Selectați PC-ul clar sau înghețat și descrieți aspectul optic pe care trebuie să-l demonstreze proba.
- IP țintă:Stați IP20 sau IP65, cine efectuează asamblarea finală și care configurație finală va fi testată.
- Capace de capăt:Definiți cerințele de terminare, ieșire a cablului, conector sau pin, reținere, etanșare și detensionare.
- Tolerante:Marcați dimensiunile critice pentru potrivirea PCB, cuplarea capacului, montarea, lungimea și piesele de împerechere.
- Cantitate:Oferiți cantități de prototip, pilot și de producție așteptate, astfel încât rutele de matriță publică și personalizate să poată fi comparate.
- Ambalare:Identificați nevoile de protecție a suprafețelor, limitele pachetului, etichetarea și orice restricții de manipulare legate de lungime.
- Destinaţie:Furnizați țara de livrare, orașul sau portul, condițiile de transport preferate și orice cerințe privind documentele de import.
- Documentare:Listați desenele, rapoartele de inspecție, înregistrările materialelor, declarațiile, dovezile de testare și documentele de depunere a certificării necesare pentru aprobare.
Trimiteți acel pachet cu revizuirea desenului pentru a solicita un plan de probă și o ofertă de producție pentruCarcasă tub LED T8 cu două fețe de 26 mm.
