Carcasă tub LED T8 cu PCB de 10 mm: Întrebări frecvente ale cumpărătorilor din SUA, verificări de potrivire și ghid de aprovizionare pentru 2026

Recomandări cheie pentru cumpărătorii de iluminat din SUA

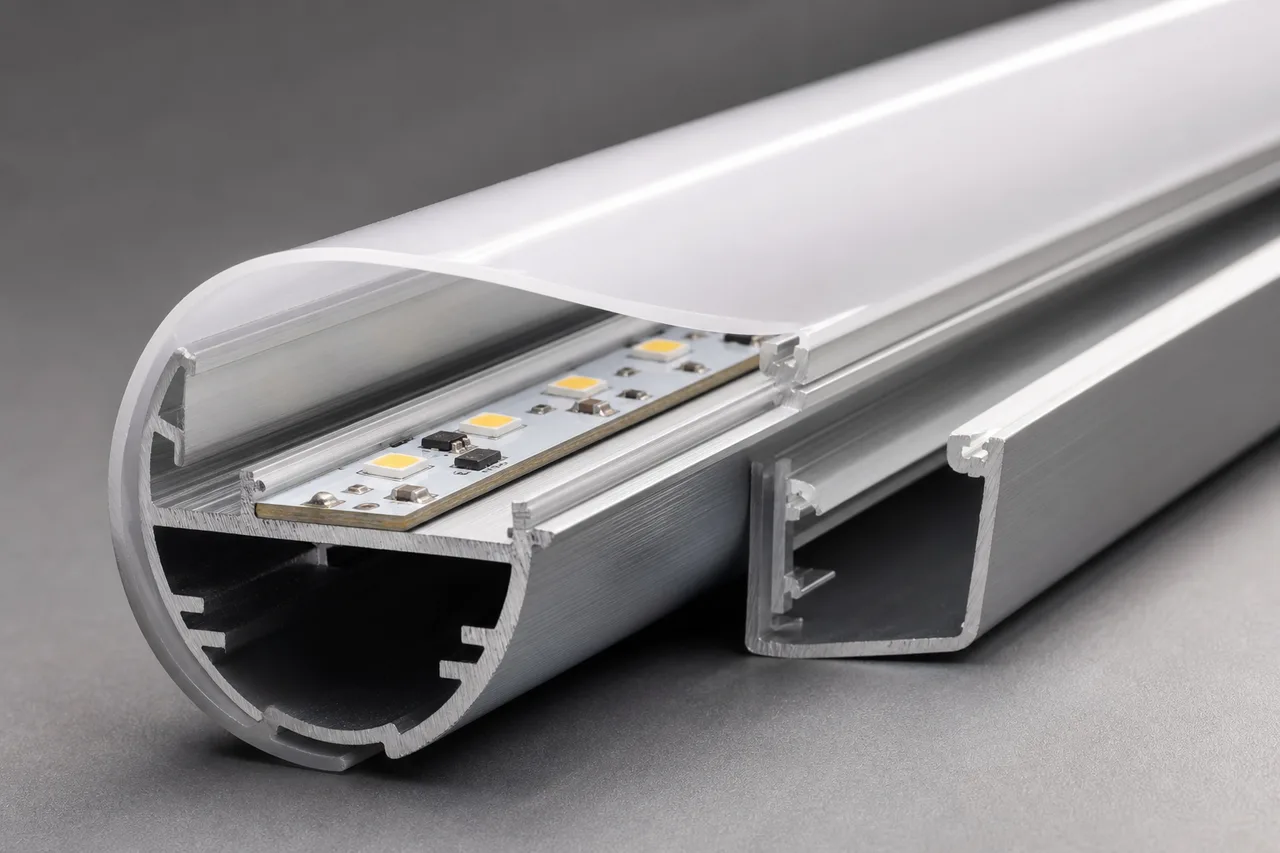

FrazaConstrucție de carcasă tubulară JE din semialuminiu/semi-plasticdescrie arhitectura practică din spatele acestei categorii de produse: o bază din aluminiu 6063 poartă placa LED și ajută la gestionarea căldurii, în timp ce un difuzor din policarbonat formează capacul optic vizibil. Acea împărțire contează. Aluminiul oferă PCB-ului o suprafață de montare stabilă și o coloană vertebrală mecanică previzibilă; difuzorul controlează aspectul, transmisia luminii și accesul la placă. Nu este doar o cochilie decorativă.

Pentru cumpărătorii din SUA, prima întrebare nu este prețul. Este compatibilitatea. Un PCB de 10 mm este mai îngust decât multe plăci cu tuburi LED generice, iar driverul trebuie să se potrivească în interiorul carcasei fără a apăsa pe difuzor sau a interfera cu capacele de capăt. JE-28 este listat cu o înălțime maximă a șoferului de 12 mm, astfel încât corpul șoferului, cablajul, izolația și detaliile de descărcare a tensiunii trebuie verificate împreună și nu separat.

Standardul JE-28 este IP20. Acest lucru îl face potrivit pentru uscarea corpurilor de iluminat de interior și ansamblurilor de tuburi în stil retrofit, nu automat pentru zonele de spălare sau corpurile expuse. JE oferă, de asemenea, stiluri de carcasă cu tuburi rezistente la apă pentru aplicații cum ar fi iluminatul plantelor, iluminatul frigiderului și parcarea în aer liber, dar acestea ar trebui să fie menționate ca configurație impermeabilă adecvată. Începe cuCarcasă tub JE LED T8 cu PCB de 10 mmspecificația și cereți desenul exact înainte de a aproba o comandă de producție.

Specificații carcasă JE-28 LED T8: dimensiuni, materiale și opțiuni de configurare

JE-28 este o carcasă T8 de 26 mm construită pentru o dimensiune de placă PCB de 10 x 1,2 mm. Această dimensiune este punctul de plecare pentru calificarea mecanică. O placă care are o lățime nominală de 10 mm poate crea în continuare probleme dacă înălțimea componentelor, îmbinările de lipit, plasarea conectorului sau metoda de montare diferă de eșantionul utilizat în timpul dezvoltării carcasei.

Carcasa folosește o bază din aluminiu 6063 cu opțiuni de difuzor din policarbonat și capace din plastic. JE enumeră un aranjament intern al șoferului și o înălțime maximă a șoferului de 12 mm. Lungimile disponibile variază de la 600 mm la 2400 mm, cu lungimi personalizate disponibile. Lungimea, finisajul difuzorului, stilul capacului de capăt și poziția șoferului trebuie tratate ca o singură decizie de asamblare, deoarece fiecare afectează instalarea, distribuția luminii și ambalarea.

Cum se califică o carcasă T8 înainte de a comanda: verificări PCB, driver, difuzor și capac

O carcasă poate arăta corect pe o pagină de catalog și totuși eșua în timpul asamblarii. Cauzele obișnuite nu sunt dramatice: un driver este cu câțiva milimetri prea înalt, PCB-ul se înclină sub difuzor, capacul de capăt nu reține tubul în siguranță sau un conector nu lasă loc pentru îndoirea interioară a firului. Calificați ansamblul complet, nu doar extrudarea aluminiului.

1. Confirmați schița PCB.Trimiteți lui JE desenul real al plăcii, inclusiv lățimea de 10 mm, grosimea de 1,2 mm, găurile de montare, ieșirile de cupru, conectorii și cele mai înalte componente. Nu vă bazați doar pe dimensiunea nominală a plăcii.
2. Verificați plicul șoferului.Comparați înălțimea și lățimea maximă ale șoferului cu limita de 12 mm a carcasei. Includeți terminale, termocontractabil, manșoane izolatoare și ieșiri de sârmă în evaluarea degajării.
3. Verificați potrivirea difuzorului.Testați capacul din policarbonat selectat pentru angajare, înclinare, puncte fierbinți vizibile și forță de îndepărtare. Un difuzor prea strâns poate stresa extrudarea; unul care este prea slăbit poate zdrăngăni în timpul transportului.
4. Examinați capacele și cablajul.Confirmați materialul capacului, metoda de reținere, trecerea firului, accesul la conector și dacă tubul finit trebuie să îndeplinească un standard de instalare specific sau o interfață de fixare a clientului.
5. Aprobați o probă finită.Alimentați tubul asamblat, inspectați comportamentul la căldură și aspectul luminii, apoi testați introducerea în dispozitivul țintă sau cleme. Înregistrați versiunile de componente aprobate înainte de a plasa comanda de producție.

Solicitați desenul de extrudare și un eșantion fizic atunci când proiectul are distanțe strânse ale dispozitivului de fixare. Un eșantion expune, de asemenea, probleme de ambalare și manipulare pe care desenele nu le arată. Tuburile lungi pot ajunge cu semne de difuzor, deteriorarea capacului de capăt sau ușoară înclinare dacă designul cutiei nu este potrivit cu lungimea de expediere. Acestea sunt ieftin de reparat înainte de producția în masă și scump de reparat după o livrare de distribuție în SUA.

Întrebări frecvente: Carcasa tubului JE-28 LED T8 este impermeabilă sau potrivită pentru iluminatul exterior și congelator?

Specificația standard JE-28 furnizată de JE este IP20, deci ar trebui tratată ca o carcasă uscată. Această distincție este esențială pentru cumpărătorii care specifică iluminatul plantelor, iluminatul frigiderului, parcarea exterioară sau orice instalație expusă la condens, pulverizare, praf sau cicluri de temperatură. JE afirmă că oferă stiluri de carcasă T8 impermeabilă pentru aplicații speciale, dar versiunea impermeabilă trebuie identificată și citată separat.

Se potrivesc un PCB de 10 mm și un driver intern pentru această carcasă de tub T8?

Da, JE-28 este specificat pentru un PCB de 10 x 1,2 mm și un aranjament intern al driverului, cu o înălțime maximă a driverului de 12 mm. Asta nu înseamnă că fiecare placă de 10 mm și fiecare driver intern se va potrivi. Cel mai înalt LED, condensator, conector și fir lipit al plăcii dvs. trebuie să rămână în spațiul interior disponibil. Trimiteți JE fișierul PCB și fișa de date a driverului pentru o revizuire a potrivirii, apoi verificați rezultatul cu un eșantion populat.

Cum funcționează mostrele, MOQ, lungimi personalizate, scule și expediere către un expeditor din SUA?

JE afirmă că poate furniza mostre, cotații, lungimi personalizate, extrudare OEM/ODM și expediere la depozitul expeditorului unui client. Detaliile comerciale depind de profilul selectat, difuzor, capace de capăt, starea sculelor, cantitatea, ambalajul și aranjamentul destinației. Solicitați timpul de livrare al eșantionului, MOQ-ul de producție, taxa pentru scule dacă este nevoie de o matriță privată, toleranța la lungimea de tăiere, dimensiunile cartonului și documentele furnizate odată cu expedierea. Dacă echipa dvs. folosește un expeditor din SUA, furnizați adresa depozitului și cerințele de marcare a încărcăturii înainte ca oferta să fie finalizată.

JE Dongguan Manufacturing, extrudare OEM/ODM și documentație pentru corpuri de iluminat finisate

JE, în mod oficial Dongguan Jinen Lighting Technology Co., Ltd., produce componente de iluminat LED extrudate în Dongguan, China. Gama sa include profile LED din aluminiu, profile LED din plastic, tuburi PC și difuzoare, carcase pentru tuburi T5, T6, T8, T10 și T12, plus carcase pentru lumini tri-proof. Această gamă de produse este utilă atunci când un proiect își schimbă dimensiunea sau construcția după primul prototip. Un cumpărător poate compara o carcasă semi-aluminiu, o bază completă din aluminiu sau un alt diametru de tub prin același furnizor, mai degrabă decât să repornească întregul proces de aprovizionare.

JE acceptă matrițe publice, matrițe private, extrudare OEM/ODM și lucrări de proiect personalizate. Aprovizionarea cu matriță publică poate avea sens pentru o geometrie standard JE-28 atunci când profilul corespunde deja cerințelor dumneavoastră PCB și difuzor. O matriță privată devine mai susținută atunci când aveți nevoie de un buzunar pentru conector nestandard, de o caracteristică diferită de montare, de un capac de capăt proprietar sau de o secțiune transversală revizuită. Alegerea corectă depinde de volumul așteptat și de cât de mult control aveți nevoie asupra aprovizionării viitoare.

Pentru importatorii și fabricile de iluminat din SUA, documentația ar trebui să acopere mai mult decât o fotografie a produsului. Solicitați desenul profilului, descrierea materialului, opțiunea difuzorului, toleranța de lungime, specificația capacului de capăt, detaliile de ambalare și informațiile electrice pentru corpul de iluminat finalizat. Carcasa în sine nu este același lucru cu un tub LED finisat certificat. Dacă clientul, AHJ, distribuitorul sau specificația de proiect necesită listări specifice sau documente de conformitate, identificați acea cerință înainte ca designul să fie înghețat.

JE afirmă, de asemenea, că deservește angrosisti, antreprenori, fabrici de iluminat și clienți cu proiecte personalizate. Acest lucru face ca furnizorul să fie potrivit atât pentru achiziționarea de componente, cât și pentru dezvoltarea de tuburi cu etichetă privată, cu condiția ca domeniul comercial să fie scris clar. Puneți desenul aprobat, fotografiile eșantionului, numărul de revizuire și opțiunile de material pe documentația de achiziție. Previne o problemă familiară în aprovizionarea prin extrudare: un lot de înlocuire care este apropiat dimensional, dar nu este de fapt interschimbabil.
