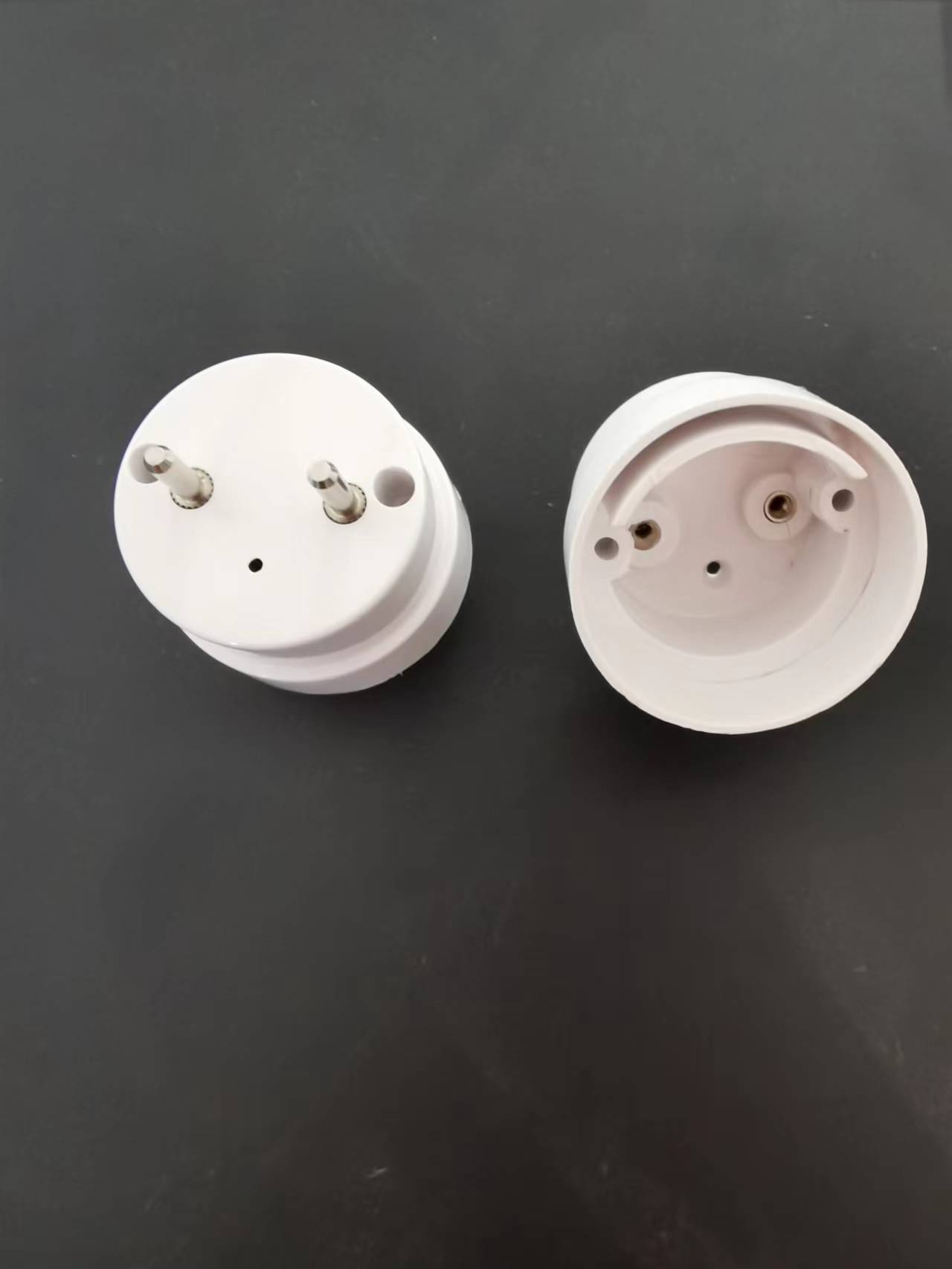

Caracteristici cheie și importanța capacelor de capăt G13 cu capăt dublu LED T8

Astăzi vorbim despre caracteristicile cheie și importanțaLED T8 Capace de capăt G13 cu capăt dublu.

1. Conexiunile interne sunt cruciale:

Conexiuni non-principale: Spre deosebire de filele metalice din capacele de capăt ale lămpii fluorescente tradiționale care sunt pur și simplu conectate direct la filament, conexiunile interne ale capacelor de capăt G13 ale lămpilor LED fac parte din circuit.

Shunters/Rezistențe de limitare a curentului: Aceasta este diferența de bază! Pentru a fi compatibili cu lămpi vechi care nu au fost modificate și au încă balasturi inductive tradiționale (sau balasturi electronice) instalate în interior, cele mai multe lămpi T8 cu două cu capăt dublu vor instala o componentă electronică cheie-un șunt sau o rezistență de limitare a curentului în interiorul capacului de la un capăt (uneori ambele capete).

Funcție: Când lampa este introdusă într-o lampă cu un balast tradițional, șuntul/rezistența va „înșela” sau va ocoli reactanța inductivă sau impulsurile de înaltă tensiune generate de balast, împiedicând tensiunea înaltă de a deteriora circuitul șoferului din interiorul lămpii LED. În același timp, permite rețelelor de curent alternativ să intre în sursa de alimentare a șoferului LED în interiorul lămpii după limitarea curentului.

Locație: de obicei localizat în interiorul capacului capătului la un capăt (cei doi pini din interiorul acestui capăt sunt scurtcircuite și conectate la circuitul de acționare intern prin șunt/rezistență). În interiorul capacului de capăt la celălalt capăt, cei doi pini sunt conectați direct la intrarea circuitului de acționare (L și N).

Marcaj: Sfârșitul capacului de capăt cu șunt/rezistență este de obicei marcat (cum ar fi etichetarea, gravura, diferențierea culorii sau structura ușor diferită) pentru a indica faptul că acesta este „capătul de balast” sau „bypass”. La instalare, acest capăt trebuie introdus în suportul lămpii din partea laterală a lămpii conectate la balast!

Tipul fără șunt (pentru lămpi de retrofit): Dacă balastul a fost îndepărtat de la lampă (jumper conectat direct la rețeaua L/N), pot fi utilizate lămpi T8 LED fără șunturi. Structura capacului de capăt la ambele capete ale acestei lampă este de obicei simetrică, iar conexiunea internă este mai simplă (scurtcircuitați L/N pe un capăt? Scurtcircuit pe celălalt capăt? Acest lucru depinde de designul specific, dar nu este necesar un șunt). Vă rugăm să citiți cu atenție instrucțiunile la cumpărare.

2. Proiectare structurală și materiale:

Cerințe de izolare de înaltă tensiune: Datorită accesului direct la rețeaua (220V), cerințele de performanță de izolare ale capacului de capăt G13 al tubului LED Lamp sunt extrem de mari. De obicei, este confecționat din materiale plastice de înaltă calitate rezistente la flacără (cum ar fi PC, PBT).

Conexiune internă de sârmă: Există fire în interiorul capacului de la capăt pentru a conecta contactele metalice ale pinilor la placa PCB sau modulul de șofer din interiorul tubului lămpii. Fiabilitatea calității și a sudării acestor fire este foarte importantă.

Considerații de disipare a căldurii: Șunt/rezistența generează căldură atunci când lucrează, iar proiectarea capacului final ia în considerare uneori o anumită cantitate de disipare a căldurii (deși disiparea principală a căldurii depinde de substratul de aluminiu al tubului lămpii).

3. Rezumatul importanței:

Bariera de siguranță: este prima barieră de izolare fizică pentru a împiedica utilizatorii să nu fie șoc electric.

Noduri critice ale circuitului: este legătura cheie a accesului la rețea și (pentru tipuri compatibile) bypass de balast.

Realizarea compatibilității: șunt/rezistență internă este componenta de bază pentru a obține compatibilitatea „capacului de capăt și jocul” cu lămpi fluorescente vechi.

Instrucțiuni de instalare: CAP -ul de capăt marcat îi ghidează pe utilizatori să se instaleze corect (partea de balast de terminație de șunt).
